Handsender BRICK 12
Das Wichtigste auf einen Blick:
ergonomischer Handsender mit Schultergurt
DUAL-Band (434 und 869 MHz)
verschiedene Versionen von 9 – 12 Tasten
Ein- und zweistufige Drucktasten mit gut fühlbaren Druckpunkten
Display mit Rückmeldung verfügbar
Rückmeldung auf den Sender über LEDs möglich
Anpassung der Sendeleistung möglich
Programmierung über Tastenkombinationen
Schutzklasse IP65
PL d nach EN-13849 (PL e optional)
induktive Aufladung
Statusanzeige über LEDs
3 Jahre Garantie
auslesbar über Monitor-Tester
Zuverlässig in allen Situationen

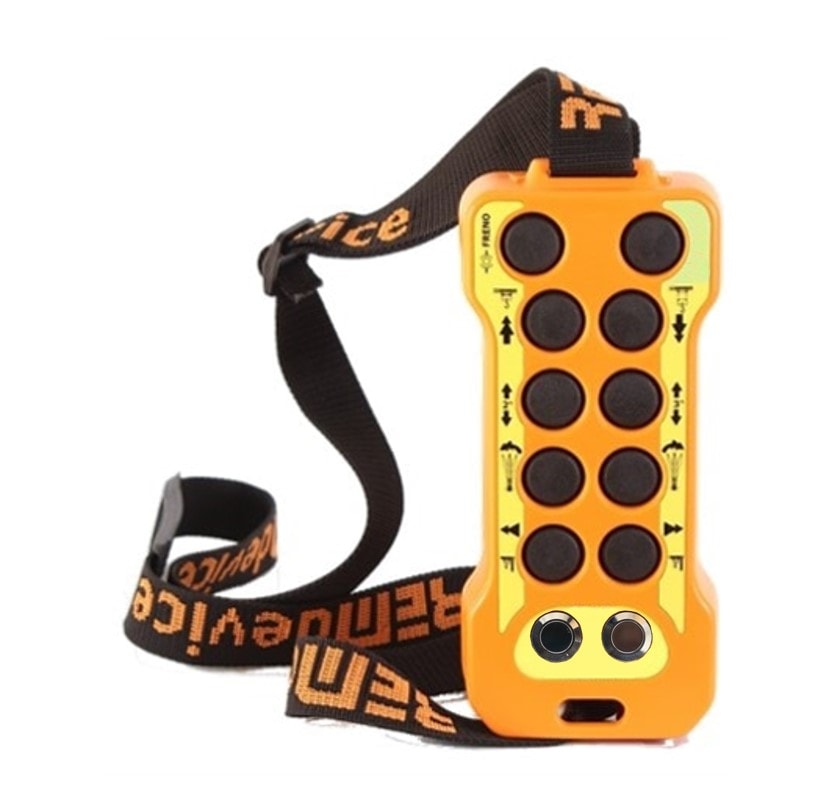

BRICK ist eine industrielle Funkfernsteuerung mit bis zu 12 Funktionstasten zzgl. einer Starttaste und dem Notaustaster. Optional kann der Sender mit einem Display bzw. einer Data-Feedback-Funktion ausgestattet werden.
Die Tasten sind sowohl einstufig als auch zweistufig erhältlich. Sie sind aus einem sehr widerstandsfähigem Kunststoff gefertigt und lassen sich aufgrund ihrer Größe auch komfortabel mit Handschuhen bedienen. Das ergonomische Design lässt den kompakten Sender (210 x 80 x 40 mm, 400 g) gut in der Hand liegen und sorgt für optimalen Grip und eine sichere Bedienung. Zudem liegt die Schutzklasse bei IP65, sodass dieser Sender staubdicht und vor Strahlwasser geschützt ist.
DUAL-BAND-System – 434 und 869 MHz in einem Gerät!
Merkmale & Details
Funkfernsteuerung BRICK Informationen
BRICK 12
Technische Details
| Frequenzen | Dualband 433.050 – 434.790 MHz / 60 Kanäle 869.700 – 870.000 MHz / 12 Kanäle 2.4 GHz 2400 – 2483.5 MHz / 35 Kanäle weitere Frequenzen: 418.950 – 419.200 MHz / 11 Kanäle 902 – 928 MHz / 51 Kanäle |
| Reichweite | abhängig von der Sendeleistung und der Umgebung ca. 100 m |
| Hamming Code | > 4 |
| Reaktionszeit | 45 ms (auch für aktiven Not-Aus) |
| Passiver Not-Aus | 1 s |
| Temperaturbereich (Betrieb & Lagerung) | -20 °C bis +70 °C |
| Sicherheitskat. | PL d / SIL2 (alternativ auch PL e / SIL3 erhältlich) |
| Modelle | 9 zweistufige Tasten + Starttaste + Not-Aus-Taster (BRICK 9) 10 zweistufige Tasten + Starttaste + Not-Aus-Taster (BRICK 10) 8 zweistufige Tasten + 4 einstufige Tasten + Starttaste + Not-Aus-Taster (BRICK 12) 10 zweistufige Tasten + 2 einstufige Tasten + Starttaste + Not-Aus-Taster (BRICK 12 move) |
| Display | 1.3 Zoll (möglich bei BRICK 9 oder BRICK 10) |
| Statusanzeige | über 2 LED’s |
| Modulation | GFSK Manchester |
| Sendeleistung | von 1 mW bis 10 mW |
| Antenne | intern |
| Akku | 3.6 V |
| Autonomie | bis zu 35 Stunden (bei 20 °C) |
| Hinweis | Batteriewarnung ca. 60 min. vor vollständiger Entladung |
| Abmessungen | ca. 210 x 97 x 44 mm |
| Schutzklasse | IP65 |
| Gewicht | ca. 470 g |
| Garantie | 3 Jahre |
| Richtlinien | • EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 • EN 62479:2010 • EN 61000-6-2:2005 • EN 61000-6-3:2007 + A1:2011 • ETSI EN 300 220-1 V3.1.1 Final Draft • ETSI EN 300 220-2 V3.1.1 Final Draft • ETSI EN 301 489-1 V2.1.1 • ETSI EN 301 489-3 V2.1.0 Draft • FCC Rule Parts 15C • RSS-247 Issue 1 • RSS-GEN Issue 4 • Radio Transmission Approval Certificate (China) • EAC-GOST Certificate (Russia) • EN 60204-32:2008 • EN 13557:2003 + A2:2008 • UNI EN ISO 13849-1:2016 • Radio Equipment Directive (RED) 2014/53/EU • Machinery Directive 2006/42/CE (as applicable) |
Empfänger
RXDIN
MobilBox
EcoBox
RubyBox
Zubehör
Schutztasche
Antenne
Ladegerät Contactless
Monitor-Tester
Ähnliche Produkte
BRICK 9 mit Display
BRICK 10
Garantie
QUALITÄT und GARANTIE werden bei uns groß geschrieben!
Auf alle REMdevice Funksysteme gewähren wir ab dem Kaufdatum 3 Jahre Garantie auf die Elektrokomponenten und bei den wiederaufladbaren Systemen darüber hinaus sogar auf die Akkus.
Download

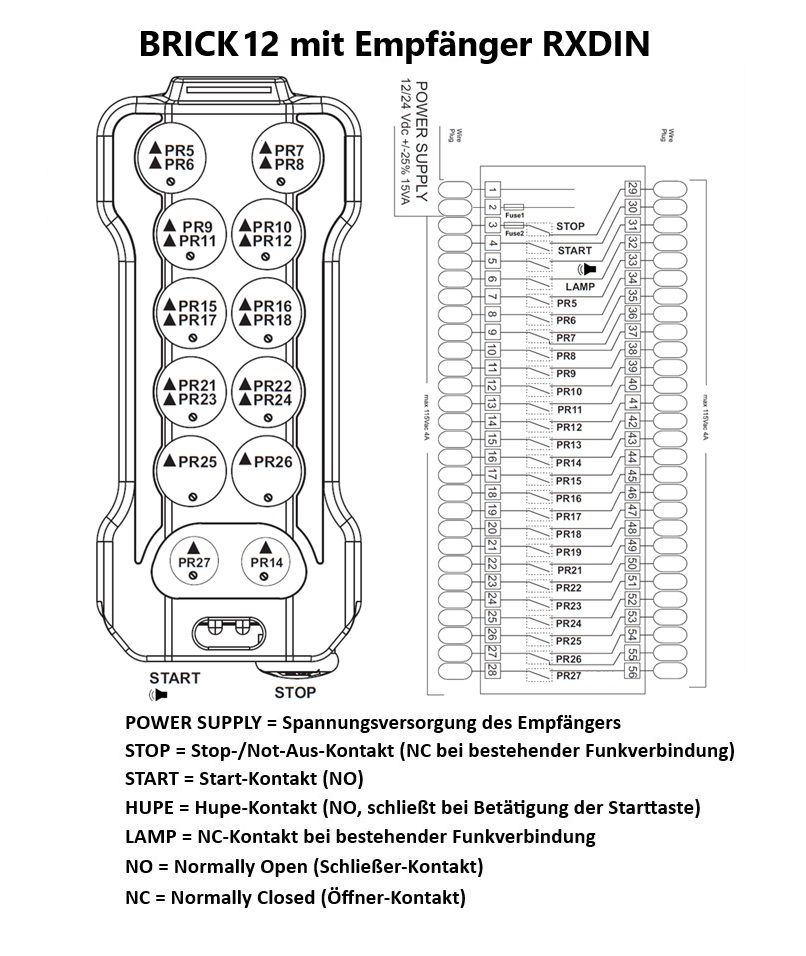

Belegungsplan
Änderungen und Irrtümer vorbehalten
Konfigurationsmöglichkeiten für die Funkfernsteuerung BRICK 12

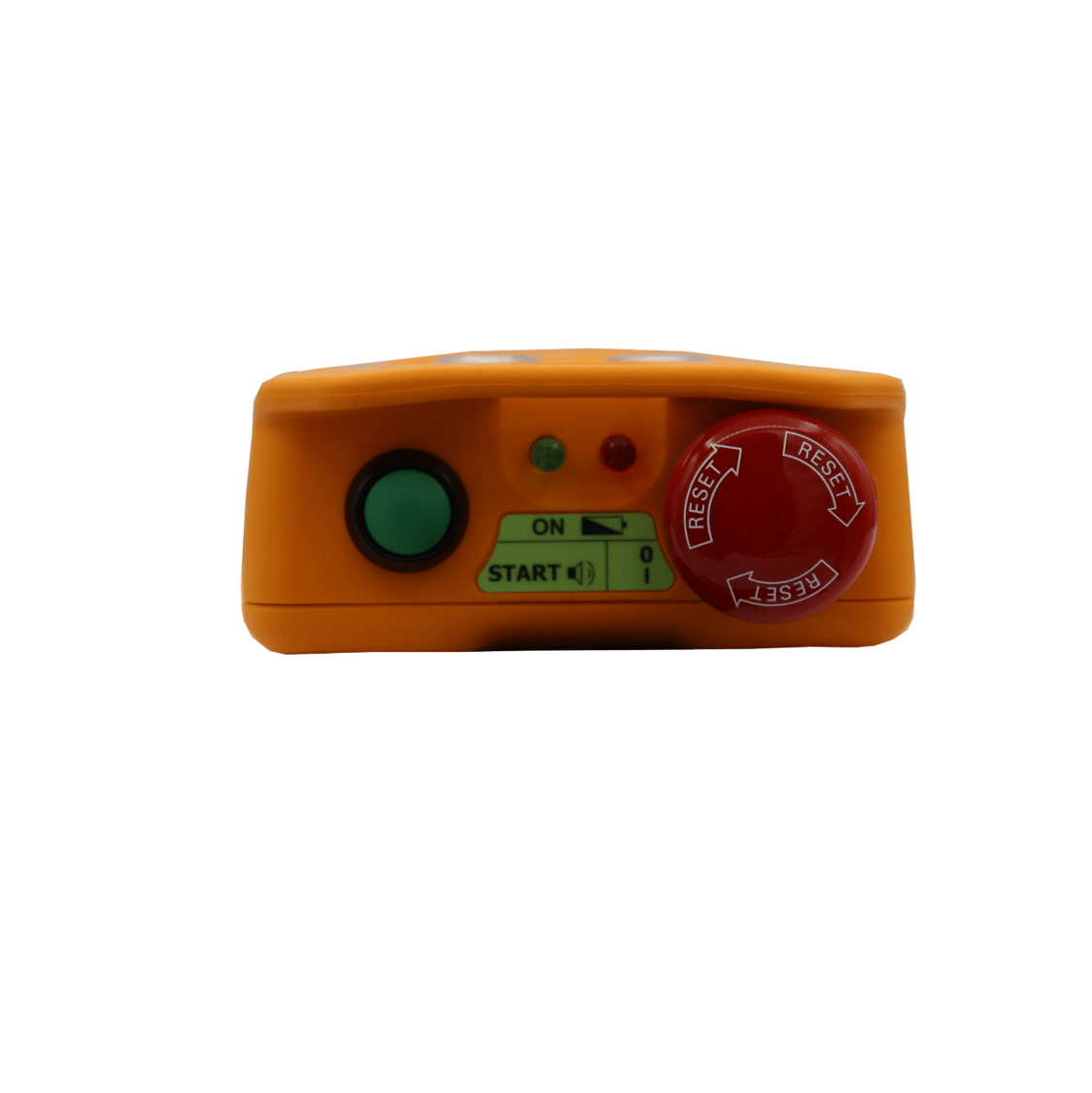

Starttaste: unten am Sender
AUX-Tasten: zwei einstufige AUX-Tasten

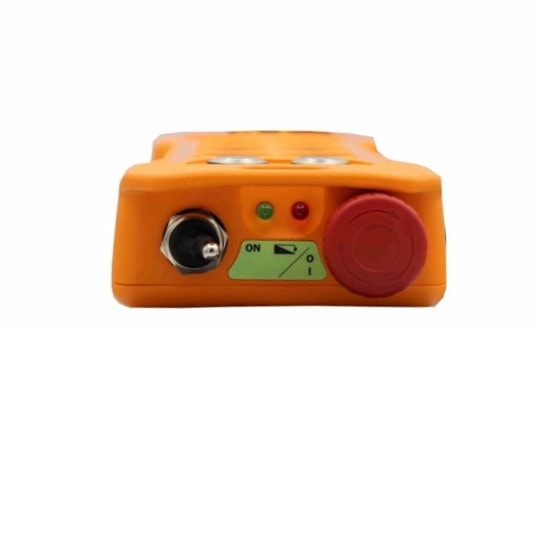

Wahlschalter: rastend oder tastend mit 2 oder 3 Positionen
Drehschalter: mit bis zu 4 Positionen
Not-Aus-Taster
Schlüsselwahlschalter: rastend oder tastend, mit 2 oder 3 Positionen
Potentiometer: für Analogausgänge (z. B. PWM 0-10 V, 4-20 mA etc.)

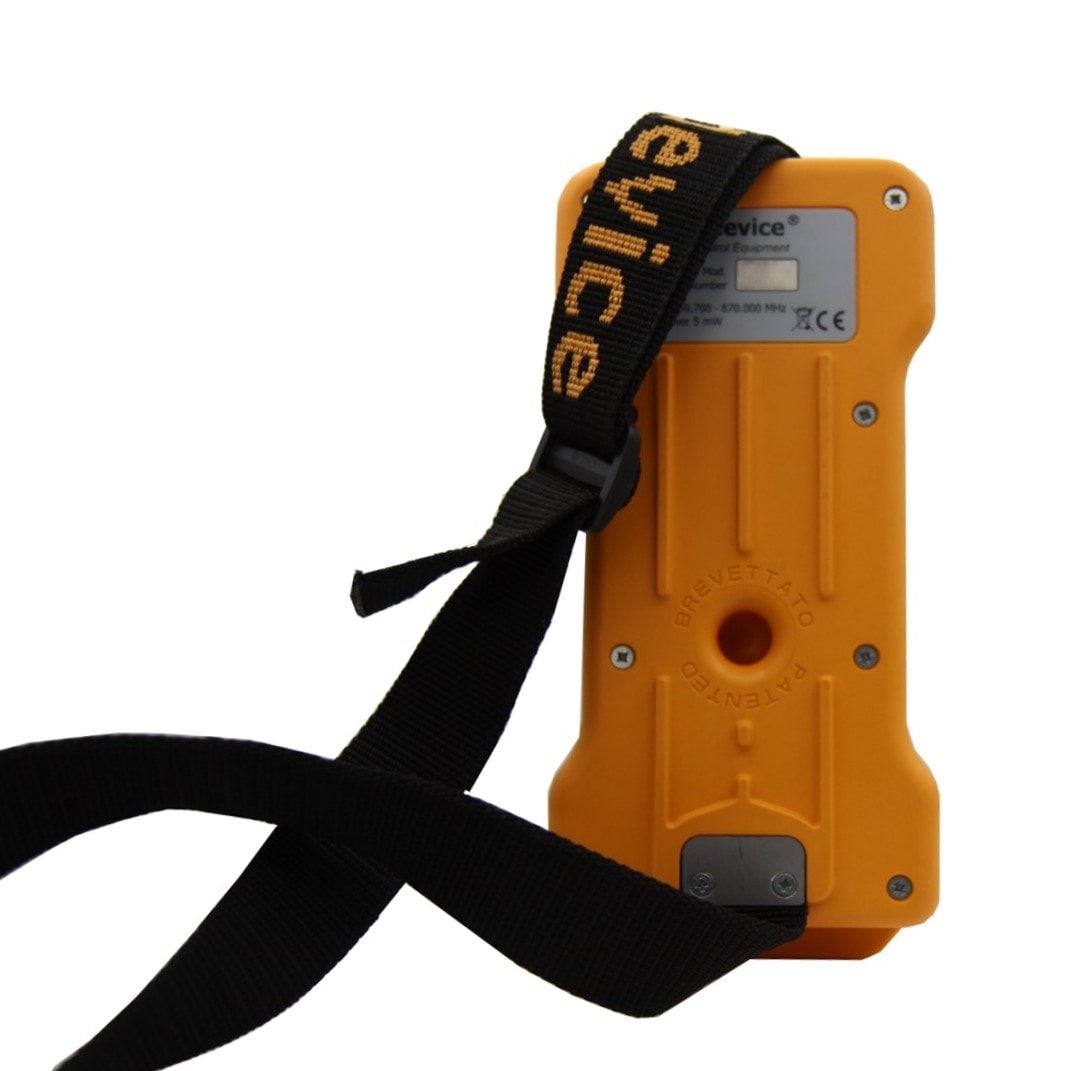

Schultergurt
Im Lieferumfang enthalten: Ladegerät Contactless
Das universelle Ladegerät CONTACT-LESS hat keine sichtbaren metallischen Ladekontakte, welche somit auch nicht abgenutzt werden können. Die Akkus der Sender werden mit diesem patentierten System induktiv geladen. Es lädt Ihre Batterien schnell und zuverlässig wieder auf. Verdreckte und oxidierte Ladekontakte stellen so für Sie zukünftig kein Problem mehr dar. Eine vollständige Aufladung dauert lediglich 5 Stunden, wodurch sich eine Autonomie von bis zu 35 Stunden ergibt. Im Schnelllademodus ergibt sich über eine 30-minütige Aufladung bereits eine Autonomie für einen Arbeitstag von ca. 8 Stunden. Der Ladevorgang startet bereits, indem Sie den Sender auf das, mit Spannung versorgte, Ladegerät stellen. Intelligente Mikrochips überwachen den Ladevorgang kontinuierlich. Sie beenden den Ladevorgang bei voller Beladung der Akkus automatisch und vermeiden so Beschädigungen durch eine Überladung. Diese ökologische, wirtschaftliche und praktische Technik erweitert die Batterielebensdauer auf ca. 5 Jahre.
+
SCHUTZKLASSE IP65
Schutz vor Staub
und Wasser
+
